◆ 产品简介
DHSC电动笼式单座调节阀 适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑，有呈Ｓ流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。调节阀的泄漏量符合ANSI Bl6.104标准。
产品符合GB/T4213-92、JB/T7387-94。
◆ 技术参数
型 式 直通单座铸造球型阀
公称通径 40、50、65、80、100、150、200mm
公称压力 ANSI 125、150、300、600
JIS l0、16、20、30、40K
PNl.6、4.0、6.4MPa
连接型式 法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI Bl6.5-1981、JB79-59等
焊接连接：嵌接焊SW(40～50mm) 对接焊BW(65～200mm)
材 料 铸钢(ZG230-450)、铸不锈钢(ZG1Crl8Ni9Ti、ZGlCrl8Nil2Mo2Ti、
ZGOOCr18Ni12Mo2Ti)、钛等
上 阀 盖 常温型(P)：-17～+230℃
伸长Ⅰ型(EⅠ)： -45～-17℃ +230～+566℃
伸长Ⅱ型(EⅡ)：-100～-45℃
伸长Ⅲ型(EⅢ)：-196～-100℃
注：工作温度不准超过各种材料的允许范围。
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯型式 单座套筒式柱塞型阀芯
流量特性 等百分比特性(％CC)和线性特性(LCC) (金属阀座0，参考图1
套筒形式 分离式套筒
材 料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、钛和耐腐蚀合金等 型 式
◆ 执行机构
DKZ系列电动执行机构；361L系列电子式电动执行机构；SKZ系列电子式电动执行机构；
PSL系列电子式电动执行机构
输入信号DKZ执行机构：Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻
250Ω)
361L执行机构：4～20mA·DC或1～5V(输入电阻250Ω)
SKZ执行机构：4～20mA·DC或1～5VDC
PSL执行机构：4～20mA·DC
电源电压 DKZ执行机构：220V，50Hz
361L执行机构：220V，50/60Hz
SKZ执行机构：单相控制220V·50Hz，
PSL执行机构：单相控制220V·50Hz；三相控制380V，50Hz
手动机构 DKZ执行机构：手轮；361L执行机构；离合式；SKZ执行机构：手轮；PSL执行机构: 手轮
◆ 性 能
泄 漏 量 金属阀座：小于阀额定容量的0.01％，符合ANSI B16.104-1976Ⅳ级
回 差 配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构 为1%
基本误差 配DKZ执行机构为±2.5%；配361L执行机构为±2％；配SKZ执行机构为±1.5％；配PSL 执行机构为±1％ 注：采用标准的V型聚四氟乙烯填料
Cv值和行程(%CC、LCC)

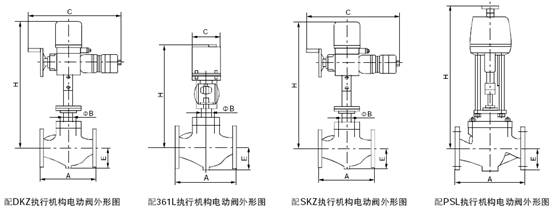

◆ 结构图片
|
