HPS高压单座调节阀

■ 概述

HPS高压单座调节阀是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
■ 阀体
型式： 单座铸造球型阀
公称通径：25、40、50、80mm
公称压力：ANSI 900、1500、2500 JIS 63K
连接型式：法兰连接：RF、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981等
焊接连接：嵌接焊SW（25～80mm）对接焊BW(80mm)
材料：碳钢（ZG230-450）、CrMo钢、不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等
上阀盖：常温型（P）：-5～+230℃
伸长Ⅰ型（E1）： +230～+566℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
■ 阀内组件
阀芯型式：单座柱塞型阀芯
流量：特性：等百分比特性（%）和线性特性（L），参考图1
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金等
■ 执行机构
型式： LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸活塞执行机构、LVP双作用气缸活塞执行机构
膜片材料： 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围： 20～100、40～200、80～240kPa（LHA、 LVA5型），190～250、190～300、190～350kPa（LVA6型）
供气压力： 260～400kPa（LHA型），260～280kPa（LVA5型），280～400kPa（LVA6型），300～500kPa（LVP型）
气源接口 Rc1/4”
环境温度： -30～+70℃
阀作用型式： 用正作用或反作用执行机构实现阀的气-关式或气-开式
附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
■ 性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104IV级
回差：带定位器：小于全行程的1%，
基本误差：带定位器：小于全行程的±1%，
（注：采用标准的V型聚四氟乙烯填料）
可调范围： 50：1

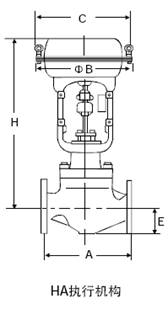

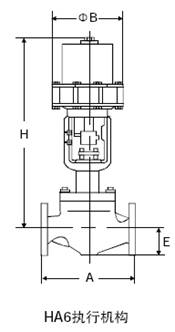

■结构图片
