■结构特点和应用范围
CV3000-HSC笼式单座调节阀适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。 本产品符合GB/T4213-92。
■阀 体
型 式 直通单座铸造球形阀
公称通径 40、50、65、80、100、150、200mm
公称压力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式 法兰连接：FF、RF、RJ、LG
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材 料 铸钢（ZG230-450）
铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖 常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
■阀内组件
阀芯型式 单座套筒式柱塞型阀芯
套筒形式 分离式套筒
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
■执行机构
型 式 HA多弹簧薄膜执行机构 , 膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20～100、80～240kPa ,供气压力 140～400kPa
气源接口 Rc 1 4 , 环境温度 -30～+70℃
注：该阀也可配用VA5或VA6和LVP型执行机构。
■阀作用型式 气—关式或气—开式
■附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
■性 能
泄 漏 量 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
■可调范围 50：1

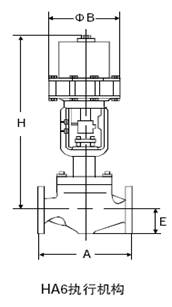

■结构图片

|
