■ 概述
HPAC高压笼式角型调节阀是CV3000系列产品之一。HPAC高压笼式角型调节阀是一种压力平衡式的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准。
■ 阀体
型 式：角型铸造球型阀
公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI 900、1500、2500 JIS 63K
连接型式：法兰密封面型式 RF、RJ
法兰标准JIS B2201-1984、ANSI B16.5-1981
焊接连接：嵌接焊SW(40~80mm) 对接焊BW(80~200mm)
材 料：见表2 (阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量)
上 阀 盖：常温型P -5~+230℃； 伸长I型EI +230~+566℃；
注：工作温度不准超过各种材料的允许范围。压盖型式：螺栓压紧式 填 料：石棉编织填料、石墨填料
■ 阀内组件
阀芯型式：压力平衡式阀芯
流量特性：等百分比特性(%V)和线性特性(LV)
材 料：见表2 (阀体、阀内件材质组合及使用温度范围·阀座允许泄漏量)
■ 执行机构
型 式：HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供气压力：280~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口：Rc1/4"(HA、VA型)、G3/8"、1/2"(VP型)
环境温度：-30~+70℃
■ 阀作用方式
用正作用或反作用执行机构实现阀的气-关式或气-开式
■ 附件
定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

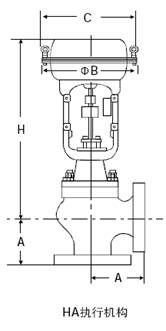

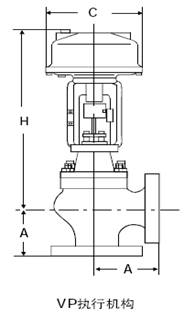

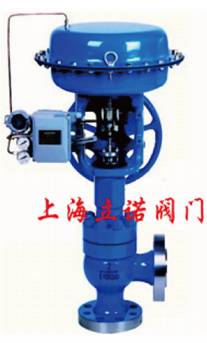

■结构图片

|
