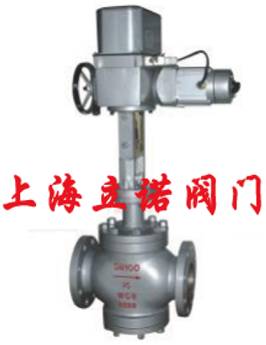

■ 概述
ZAZP电动单座调节阀，由DDZ型直行程电动执行机构和直通单座阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
■ 阀体
型 式：直通单座铸造球型阀
公称通径：20、25、32、40、50、65、80、100、125、150、200mm
公称压力：PN1.6、4.0、6.4MPa
法兰标准：JB/T79.1-94、79.2-94等
材 料：铸钢（ZG230-450）、铸不锈钢（ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti）等
上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸四氟乙烯石棉填料、石棉编织填料、石墨填料
■ 阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：等百分比特性和线性特性
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
■ 执行机构
型 式：电动执行机构（如DKZ型执行机构）
电 源：220V或380V
输入信号：4-20mA或0-10V·DC
输出信号：4-20mA·DC
■ 阀作用型式
分电关式(B)或电开式(K)阀
■ 辅助装置
DFD型电动操作器、ZPE型伺服放大器

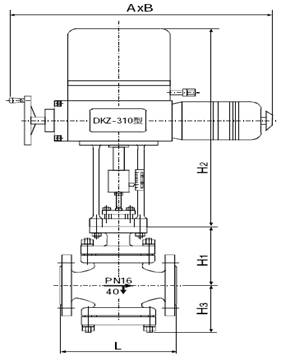

■ 结构图片

|
