■ 概述
ZDLN 电子式电动双座调节阀，由3810L型（或PSL系列）直行程电子式电动执行机构和直通双座阀组成。内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。
适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。
■ 阀体
型 式：直通双座铸造球型阀
公称通径：25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力：PN1.6、4.0、6.4MPa
法兰标准：JB/T79.1-94、79.2-94等
材 料：铸钢（ZG230-450）、铸不锈钢（ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti）等
上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸四氟乙烯石棉填料、石棉编织填料、石墨填料
■ 阀内组件
阀芯型式：双座柱塞型阀芯
流量特性：等百分比特性和线性特性
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
■ 执行机构
型 式：电子式电动执行机构（如PSL、3810等）
电 源：220V或380V
输入信号：4-20mA或1-5V·DC
输出信号：4-20mA·DC
■ 阀作用型式
分电关式(B)或电开式(K)阀

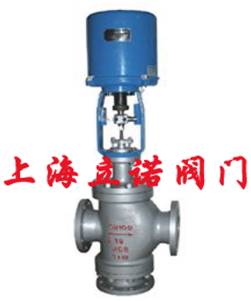

■ 结构图片

|
