■ 概述
HLSJ保温夹套小口径单座调节阀是CV3000系列产品之一。
HLSJ保温夹套小口径单座调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹套装置，使工艺介质满足过程控制的需要。
调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92标准。
■ 阀体
型 式：直通单座铸造球型阀
公称通径：20、25mm
公称压力：ANSI 150、300 JIS 10、16、20K PN1.6、4.0MPa
连接型式：法兰密封面型式 FF、RF、RJ、LG、MFM
法兰标准：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等
材 料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上 阀 盖：常温型(P) 0~+230℃
伸长I型(EI) 0~+566℃
注：工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填 料：含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
■ 阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：等百分比特性(%CF)和线性特性(LCF)，Cv值从0.04~14的高精度流量特性符合IEC534-2-1976标准
材 料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和其它耐腐蚀合金等
■ 执行机构
型 式：HA多弹簧薄膜执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20~100、80~240KPa
供气压力：140~400KPa
气源接口：RC1/4"
环境温度：-30~+70℃
■ 阀作用方式
用正作用或反作用执行机构实现阀的气-关式或气-开式
■ 附件
定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

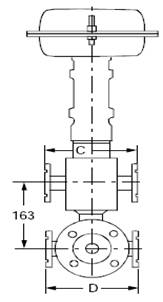

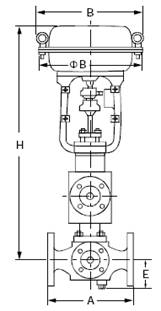

■ 结构图片

|
