■ 概述
V130D05T/V131D05 自力式流量调节阀，由一个带有设定流量的控制阀门和执行器组成。
适用于非腐蚀性的液体，在系统管道中的流量控制。
主要特点如下：
1、 具有压力平衡功能，灵敏度高
2、 低噪音，性能可靠，免于维护
3、 采用标准模块化设计
4、 通过节流阀按标准图调节流量，方便快捷。
5、 通过组合件，可以进行多项组合控制
■ 阀体
公称通径：DN15、20、25、32、40、50、65、80、100、125、150、200、250mm
公称压力：PN1.6、4.0MPa
法兰标准：ANSI、JIS、DIN、GB、JB（特殊可按用户提供）
阀体材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
阀芯材料：硬密封--不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；软密封--不锈钢镶嵌橡胶圈
压力平衡：不锈钢波纹管（DN15～125）、平衡膜片（DN150～250）
■ 执行器
|
有效面积 (cm2) |
250 |
630 |
|
节流器压差(MPa) |
0.02；0.05 |
|
允许上下膜室之间最大压差(MPa) |
0.4 |
0.15 |
|
材 料 |
膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 |
|
控制管线、接头 |
铜管或钢管10×1； 卡套式接头：R1/4〞 |

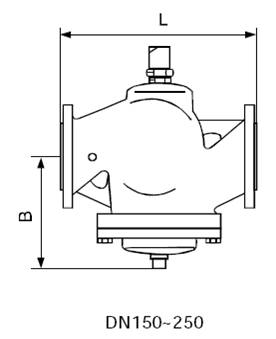

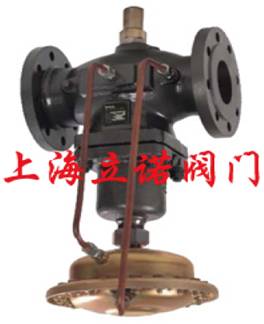

■ 结构图片

|
