■ 概述
ZZYP/N/M 自力式压力调节阀，由控制阀门、执行器和一个设定压力的弹簧组成。
适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的阀前（当阀前压力升高时，控制阀开启）或阀后（当阀后压力升高时，控制阀关闭）压力控制。
广泛应用于石油、化工、电力、冶金、医药、食品、纺织、机械、暖通等
■ 阀体
公称通径：DN20、25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力：PN1.6、4.0、6.4MPa
法兰标准：JB/T79.1-94、79.2-94等
阀体材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
阀芯型式：单座（P）、双座（N）、套筒（M）
阀芯材料：硬密封--不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；软密封--不锈钢镶嵌橡胶圈
阀杆材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
压力平衡：不锈钢波纹管
流量特性：快开
使用温度：-20～350℃
■ 执行器
压力设定范围：15～50；40～80；60～100；80～140；120～180；160～220；200～260；240～300；280～350；300～400；380～450；430～500；480～560；540～620；600～700；680～800；780～900；880～1000；950～1500；1000～2500 KPa
膜盖材料：A3、A4钢板涂四氟乙烯
膜片材料：丁晴橡胶、乙炳橡胶、氟橡胶、耐油橡胶

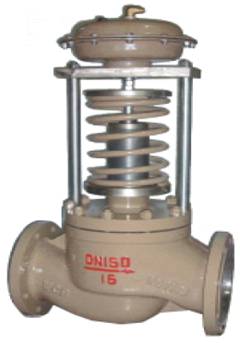

■ 结构图片

|
