■产品概述
G6K41J常开式气动隔膜阀可根据不同的视裹材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。
■详细资料：
用途和主要性能规范
气动衬胶隔膜阀可根据不同的视裹材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。
■结构特点和作用原理

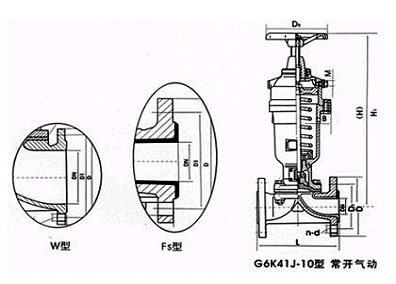

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮
气动衬胶隔膜阀与其它阀门最大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔
离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
气动衬胶隔膜阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时
针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。

■采用标准
按照GB12239的规定，并符合BS5156的要求。
■主要材料
阀体：铸铁 阀盖：铸铁 衬里：无衬里、橡胶 隔膜：橡胶 阀瓣：铸铁、碳钢 气缸：球墨铸铁 活塞：碳钢 阀杆：碳钢
手轮：铸铁 |
