◆产品简介
DHCU电动不平衡笼式调节阀 阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀泄漏量符合ANSI B16.104标准。 产品符合GB/T4213-92、JB/T7387-94 。
◆技术参数
型 式：直通单座铸造球型阀
公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600
JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI Bl6.5-1981、JB79-59等
焊接连接：嵌接焊SW(40～50mm)
对接焊BW(65～200mm)
材 料：铸钢(ZG230-450)、铸不锈钢(ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti、
ZGOOCr18Ni12Mo2Ti)、钛等
上 阀 盖：常温型(P)：-17~+230℃
伸长I型(EⅠ)： -45～-17℃ +230～+566℃
伸长Ⅱ型(EⅡ)：-100～-45℃
伸长Ⅲ型(EⅢ)：-196～-100℃
注：工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式 阀芯型式：压力不平衡式阀芯 流量特性： 高容量流量特性，金属阀座：等百分比特性(%VF)和线性特性(LVF)
注：整体式和分离式套筒应根据公称通径、材料、工作温度而定。
◆执行机构
型 式 DKZ系列电动执行机构；361L系列电子式电动执行机构；SKZ系列电子式电动执行机构；PSL系列电子式电动执行机构
输入信号 DKZ执行机构：Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻 250Ω)361L执行机构：4～20mA·DC或1～5V(输入电阻250Ω) SKZ执行机构：4～20mA·DC、1-5V DCPSL执行机构：4～20mA·DC
电源电压 DKZ执行机构：220V，50Hz 361L执行机构：220V，50/60Hz SKZ执行机构：单相控制220V，50Hz PSL执行机构：单相控制220V，50Hz；三相控制380V，50Hz

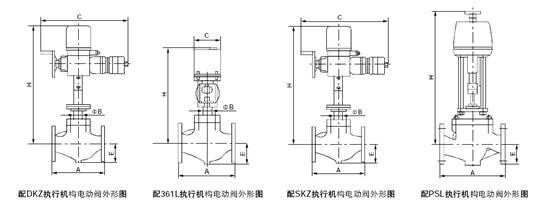

◆结构图片
|
